一、ZHA/B氣動薄膜執行器 產品概述
ZHA/B型多彈簧氣動薄膜執行機構由膜片、壓縮彈簧、托盤、推桿、支架、軸套、膜蓋等主要零件構成。是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，其膜蓋盤、限制件等零件均采用鋼板沖壓成型。膜片形狀較復雜，采用特殊的壓制工藝，使爆破強度達22kg/cm2以上。多彈簧形式改善了彈簧制造的工藝性，有利于不同彈簧范圍的組配。可調零功能則提高了線性精度。表面處理采用環氧靜電粉未噴涂，具有較高牢度和耐腐蝕性。具有受力均勻、穩定性好、尺寸小，重量輕等優點。以壓縮空氣為能源動力，接受電-氣閥門定位器或電磁閥輸入的氣源壓力信號，此壓力作用在膜室膜片上產生推力壓縮彈簧組件，并使推桿位移，當推桿與彈簧組被壓縮后產生的反力相平衡時，閥桿就穩定在相應行程上。依照力平衡原理，行程大小與壓力信號輸入大小成一定的比例關系，從而達到閥門閥芯準確定位。
二、ZHA/B氣動薄膜執行器 型號規格
|
執行器型號 |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-5 |
|
額定行程 |
10 |
10、16 |
16、25 |
40 |
40、60 |
100 |
|
有效面積 |
200 |
350 |
350 |
560 |
960 |
1600 |
|
氣源接口尺寸 |
M10×1 |
M12×1.25 |
M16×1.5 |
|
氣源壓力 |
0.14、0.25MPa |
|
環境溫度 |
-30~6℃ |
|
彈簧范圍 |
0.02~0.10、0.04~0.10、0.08~0.24MPa |
|
作用形式 |
ZHA型：正作用，當信號壓力增加時，閥桿部件向下移
ZHB型：反作用，當信號壓力增加時，閥桿部件向上移 |

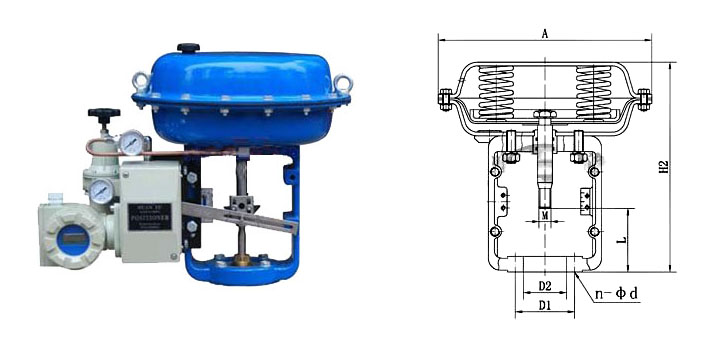

三、ZHA/B氣動薄膜執行器 連接尺寸
|
執行器型號 |
ZHA/B-11 |
ZHA/B-22 |
ZHA/B-23 |
ZHA/B-34 |
ZHA/B-45 |
ZHA/B-5 |
|
L (mm) |
80/70 |
100/84 |
100/75 |
154/114 |
180/115 |
260/160 |
|
H2 (mm) |
220 |
270 |
300 |
375 |
490 |
720 |
|
D1 (mm) |
/ |
80 |
80 |
105 |
122 |
130 |
|
D2 (mm) |
32 |
60 |
60 |
80 |
95 |
100 |
|
A (mm) |
236 |
285 |
285 |
360 |
470 |
620 |
|
n-Φd (mm) |
/ |
2-Φ10 |
2-Φ10 |
4 -Φ12 |
4 -Φ14 |
4 -Φ18 |
|
M (mm) |
M8 |
M8 |
M8 |
M12×1.25 |
M16×1.5 |
M20×1.5 |
|
重量(Kg) |
10 |
12 |
16 |
22 |
52 |
125 |
四、ZHA/B氣動薄膜執行器 性能指標
|
項目 |
帶定位器 |
不帶定位器 |
|
基本誤差％ |
≤±1 |
≤±4(輸出行程的百分數表示) |
|
回差％ |
≤1 |
≤2.5(輸出行程的百分數表示) |
|
死差％ |
≤0.8 |
≤2.5(輸出壓力范圍的百分數表示) |
|
額定行程偏差％ |
≤±1 |
±2.5 |
|
始終點偏差％ |
±0.1 |
±2.5 |
|
零位遷移量％ |
±20 |
|
薄膜耐壓強度MPa |
20～24 |
|
工作壽命 |
不少于30萬次 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
|
